Como medir um fuso trapezoidal

Em primeiro lugar, caro leitor queremos lhe dizer que este é o primeiro artigo da nossa série de como medir um fuso trapezoidal, e neste artigo os senhores(as) encontrarão explicações sobre como se mede o diâmetro e como medir o passo de um fuso trapezoidal. Pois algumas vezes quando estamos iniciando um projeto, não é necessário tomarmos medidas, porque podemos escolher entre algo que já existe e criar o projeto a partir daquela peça que já é padrão de mercado. Porém, em alguns casos surge a necessidade de substituirmos uma peça já existente. Então, há algumas informações que são importantes a se medir, para ter certeza de que a nova peça será exatamente igual a que precisa ser substituída. Por exemplo:

O que é o diâmetro

Em Geometria, um círculo é uma forma 2D, onde a coleção de pontos na superfície do círculo é equidistante do ponto central. A distância do centro a qualquer ponto da superfície é chamada de raio. Da mesma forma, a distância de um ponto na superfície de um círculo ao outro ponto na superfície do círculo através do centro é chamada de diâmetro. Em outras palavras, o diâmetro é o dobro do comprimento do raio do círculo. Do mesmo modo, em um círculo, o diâmetro é uma linha que passa pelo centro e encontra a circunferência nas extremidades opostas. Em outras palavras, o diâmetro é a maior linha de qualquer círculo. Além disso, ele divide o círculo em duas partes iguais e, assim, produz dois semicírculos iguais. As notações usadas para representar o diâmetro são ‘d’, ‘Ø‘, ‘D’.

Como medir o diâmetro de um fuso trapezoidal

Contudo, no caso do fuso trapezoidal temos uma peça em 3D, ou seja, tridimensional. Para medir o diâmetro do fuso trapezoidal deve se abrir o paquímetro até as medidas externas da circunferência. Mas não posicione exatamente na ponta do fuso pois pode haver variações de medidas, posicione no meio do fuso trapezoidal ou em cima da rosca. Como será mostrado nas figuras 1 e 2. Agora observe na figura 1 que o paquímetro não está na ponta fuso, mas está em cima de uma parte que já existe a rosca e os bicos do paquímetro estão posicionados para baixo até o término da circunferência.

Figura 1: Fuso trapezoidal em Aço 1045 TR 25

Conforme vimos na figura 1 este fuso trapezoidal em aço 1045 tem o diâmetro de 25,6 mm, pois o marco inicial zero que está no vernier do paquímetro passou do marco de 25 mm, e está posicionado no meio entre 25 mm e 26 mm, então para uma medição mais precisa é necessário olharmos no vernier do paquímetro, qual traço se posiciona exatamente embaixo da escala fixa de milímetros do paquímetro. E podemos notar que o 0,6 mm do vernier se posiciona exatamente embaixo da medida de 49 mm da escala fixa de milímetros do paquímetro. Portanto podemos concluir que o diâmetro do fuso trapezoidal é 25,6 mm. Da mesma forma, vejamos outro exemplo na figura 2 abaixo:

Figura 2: Fuso trapezoidal em Inox 304

Da mesma forma, podemos ver na figura 2, que este fuso trapezoidal em inox tem o diâmetro de 24,7 mm. Analogamente vejamos, o marco inicial do paquímetro 0 que está no vernier (a marcação de milímetro no bico móvel do paquímetro) está posicionado entre 24 e 25 mm, então podemos concluir que o fuso trapezoidal tem 24mm de diâmetro. Agora para ser mais preciso, vamos analisar no vernier a posição do milímetro que está exatamente embaixo da marcação principal da escala do milímetro. O traço que se encaixa perfeitamente do milímetro é 0,7. Então podemos notar, que todas as marcações de milímetro anteriores não se encaixam perfeitamente como linha reta, com a marcação de cima, só na marcação de 0,7mm do vernier que isso acontece. Como resultado, podemos concluir que este fuso trapezoidal tem 24,7 mm de diâmetro.

Como medir o passo de um fuso de rosca trapezoidal

De antemão queremos lhe dizer que para descobrirmos o passo de um fuso trapezoidal há duas formas de fazê-lo. Primeira opção: tomamos como ponto de partida para a nossa medição o início do filete da rosca e estendemos até o mesmo local específico do próximo filete de rosca. Conforme mostra no desenho da figura 3, na figura 4 e figura 6. Além disso, se quisermos conferir a medida que tiramos, se está correta, temos uma segunda opção, por exemplo, vejamos um fuso trapezoidal TR 14 passo 3, para conferimos que o passo é realmente 3 mm a outra forma é abrir o paquímetro com 30 mm e contar se há dez filetes de rosca dentro. Outro exemplo, um fuso trapezoidal TR 18 passo 4, abrimos o paquímetro com 40 mm e contamos se há 10 filetes de rosca dentro. Da mesma forma que fazemos na primeira opção faremos com a segunda, para verificar se a medida está correta um dos requisitos é que o bico fixo do paquímetro esteja posicionado no início do filete da rosca e o bico móvel do paquímetro, estendemos até o mesmo local específico (início) do ultimo filete de rosca.

Vejamos abaixo algumas figuras ilustrativas:

Figura 3

O passo é representado pela letra P. Observe na figura 3 que começamos a medição no início do filete da rosca e estendemos até o mesmo local específico do próximo filete de rosca.

Figura 4: Fuso trapezoidal em Aço 1045 TR 25

Como podemos ver na figura 4 este fuso trapezoidal em aço 1045 tem o de passo 5 mm. Pois, o marco inicial 0 que está no vernier (a escala móvel do paquímetro) do paquímetro, está bem abaixo da marcação de 5 mm (que está marcado na escala fixa do paquímetro. Agora vamos conferir se a medida está correta. Em seguida, verifique na figura 5 a segunda forma de medir o passo de um fuso trapezoidal:

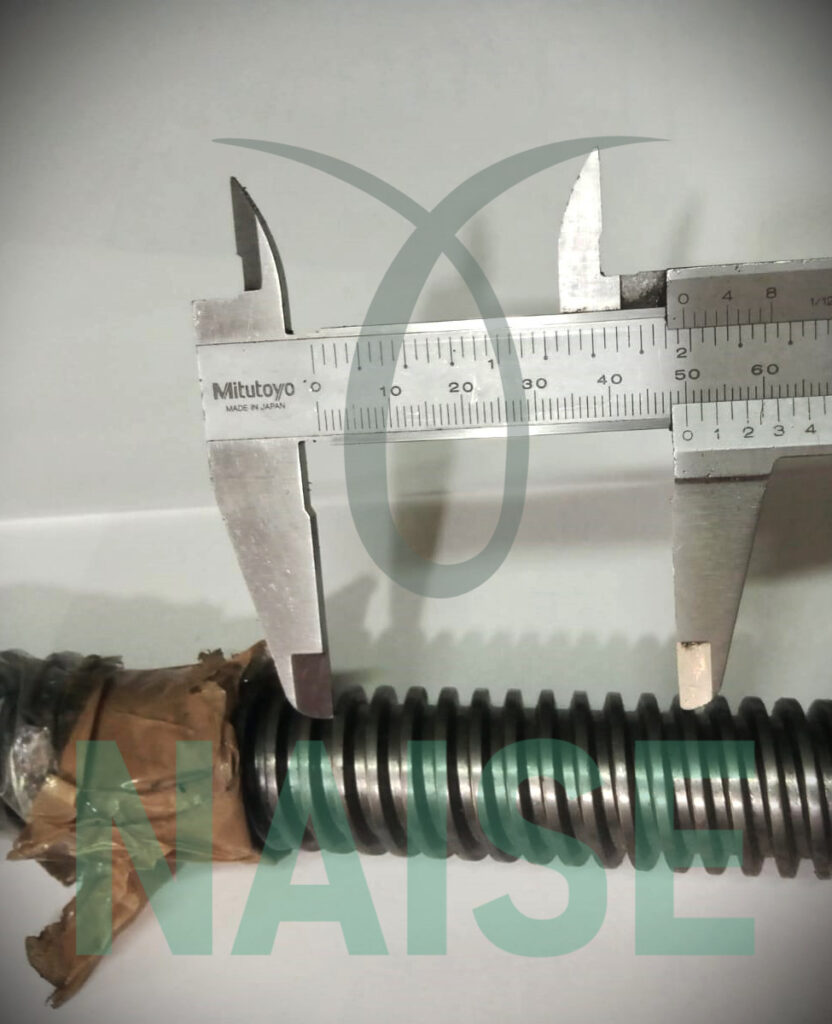

Figura 5: Fuso trapezoidal em Aço 1045 TR 25

Conforme mostra na figura 5 abrimos o paquímetro em 50 mm, e contamos se há 10 filetes de rosca trapezoidal dentro desta medida. E para fazer esta medição é importante se certificar que o bico fixo do paquímetro está no início do trapézio da rosca, e se a medida estiver correta o bico móvel do paquímetro tem que estar exatamente no início do trapézio do décimo filete de rosca, e no paquímetro tem que marcar 50 mm bem no local. Em outras palavras, a medição do passo sempre começa no início da rosca e termina no início da rosca. Em suma, as duas verificações do passo, deu o mesmo resultado então podemos concluir que o passo desse fuso trapezoidal é de 5 milímetros. Vejamos um novo exemplo sobre como medir o passo de um fuso trapezoidal na figura abaixo:

Figura 6: Fuso trapezoidal TR 24 em Inox 304

Nesta medição da figura 6 vimos que fuso trapezoidal em inox ficou com a medida de 4,9 mm. Para conferir se o passo é de 5 mm fizemos uma nova medição; abrimos o paquímetro com 50 mm para verificar se há dez filetes de rosca dentro. Em seguida, veja o resultado na figura 7:

Figura 7: Fuso trapezoidal TR 24 em Inox 304

Como podem ver na figura 7 abrimos o paquímetro com 50 mm posicionamos o bico fixo no início do trapézio de um filete de rosca aleatório. E o pode-se observar que o bico móvel do paquímetro ficou exatamente, no início do trapézio do 10º filete de rosca. E verificamos que há dez filetes de rosca dentro dos 50 mm. Então podemos concluir que o passo é de 5 mm.
